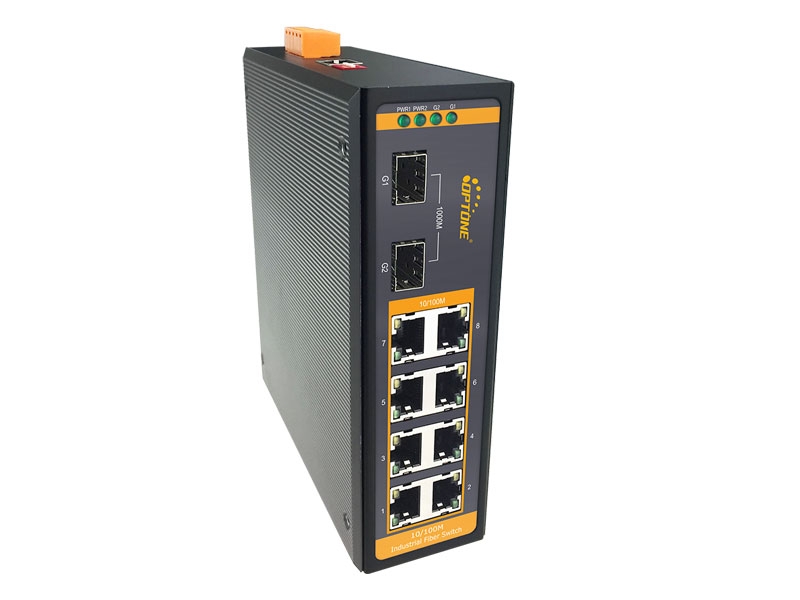

工业级网管千兆2光百兆8电(OPT-IES1038M)
OPT-IES1038M采用了OPT-Ring自愈环网技术,用户可轻易设定冗余环网以增加网络可靠性,此外还支持多种网络管理功能,如802.1Q VLAN、QoS功能、IGMP静态组播功能、端口汇聚、端口镜像等。特别适用于有高带宽业务传输需求的电力、视频监控、工厂自动化、石油化工等工业应用领域。其优异的机械性能及很强的恶劣环境适用能力,例如:IP40防护的金属外壳,抗强振动的卡轨座,无风扇散热设计,-40℃-85℃的极端环境温度工作能力,良好的EMC电磁兼容性能等,是实现终端数据稳定和高速传输的坚实基础。
产品详情
产品规格
订货信息
资料下载
●支持OPT-Ring自愈环网冗余技术
●支持IEEE802.1Q VLAN设置,有效控制广播域
●支持IEEE802.1p_QoS功能
●支持IGMP静态组播、端口聚合、端口镜像等功能
●提供Console、Telnet和WEB三种管理方式
●支持最大1632字节的以太帧
●完备的LED状态指示,便于网络诊断和故障检查
●符合工业四级电磁兼容性要求
●IP40外壳防护等级
●支持导轨或壁挂式安装
●支持双电源备份、防反接保护
接口数量
8 x 电口 (RJ45) 10/100Base-Tx
2 x 光口 (SFP) 1000Base-Fx
1 x Console口(RJ45)
光口特性
速率:1000Mbps
波长:单模光纤:1310nm/1550nm;多模光纤:850nm
传输距离:0~120km
接口类型:SFP
纤芯标准:单模8.3μm、 8.7μm、 9μm、10μm;多模50μm、 62.5μm、100μm
电口特性
速率:10/100Mbps自适应
双工模式:全/半双工
接口类型:RJ-45
连接方式:直通线/交叉线自动识别
传输距离:100m
协议标准
IEEE802.3(10Base-T)
IEEE802.3u(100Base-TX/FX)
IEEE 802.3ab(1000Base-T)
IEEE 802.3z(1000Base-SX/LX/CX/T)
IEEE802.3x(流量)
IEEE802.1Q(VLAN)
IEEE802.1p(优先级)
IEEE 802.1w (RSTP)
SNMP v1/v2c (简单网管)
交换属性
MAC地址表: 8K
包缓冲区: 1Mbit
交换延迟: <5μs
指示灯
电源状态、速率指示、光口状态、电口状态
电源
输入电压:直流12V~48V
功耗:最大6W
双路电源:支持
反接保护:支持
冗余保护:支持
机械特性
外壳材质: 金属
防护等级:IP40
尺寸:53 x 165 x 145mm(不含连接器突出部分、DIN卡轨和壁挂组件尺寸)
重量:0.87kg
安装方式:导轨安装/壁挂式安装
工作环境
工作温度:-40°C ~ 85°C
储存温度:-40°C ~ 85°C
相对湿度:5% ~ 95% RH (无凝露)
行业标准
EMI: FCC/CE/LVD/EMC
EMS:
IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air)
IEC61000-4-3 (RS): 10V/m (80MHz-2GHz)
IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV
IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV
IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz)
IEC61000-4-16 (共模传导): 30V (cont.), 300V (1s)
机械:
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
工业:IEC61000-6-2
铁路:EN50155,EN50121-4
交通控制:NEMA TS-2
质保
保修期:5年
型号
规格
OPT-IES1038M
八个10/100M自适应电口+两个千兆SFP口,工业级,网管型
可选购光模块
SFP-SX-MM-0205I
SFP,1.25G,850nm,0.5km,LC,工业级
SFP-LX-SM-0220I
SFP,1.25G,1310nm,20km,LC,工业级
SFP-LX-SM-0240I
SFP,1.25G,1310nm,40km,LC,工业级
SFP-ZX-SM-0280I
SFP,1.25G,1550nm,80km,LC,工业级
文件名称:
文件格式:
文件大小:
立即下载:
OPT-IES1038M
PDF
239.05 KB
网管工业级交换机WEB管理使用说明
PDF
1.62 MB
网管工业级交换机管理软件-BlueEyes
ZIP
2.92 MB
