工业级以太网交换机

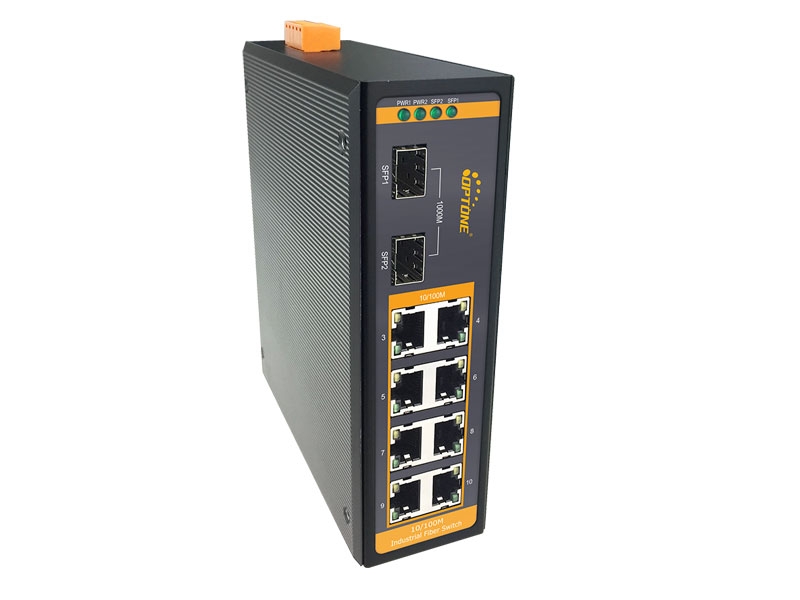

工业级千兆2光百兆8电(OPT-IES1038)

OPT-IES1038是我司绿色工业以太网系列产品中的百兆非网管方案,提供2个全千兆SFP端口和8个10/100M自适应RJ45以太网端口,即插即用,双路电源输入(12~48V DC),满载功耗低于6.3W,特别适用于有高带宽业务传输需求的电力、视频监控、工厂自动化、石油化工等工业应用领域。其优异的机械性能及很强的恶劣环境适用能力,例如:IP40防护的金属外壳,抗强振动的卡轨座,无风扇散热设计,-40℃-85℃的极端环境温度工作能力,良好的EMC电磁兼容性能等,是实现终端数据稳定和高速传输的坚实基础。
    ●支持IEEE 802.3, IEEE 802.3u/ab/z协议
    ●支持全双工/半双工工作方式,并带有自动协商功能
    ●支持线缆的直通/交叉自动识别
    ●支持最大1632字节的以太帧
    ●传输距离最远可达120公里(单模)
    ●完备的LED状态指示,便于网络诊断和故障检查
    ●符合工业四级电磁兼容性要求
    ●IP40外壳防护等级
    ●支持导轨或壁挂式安装
    ●支持双电源备份、防反接保护
    接口数量
    8 x 电口 (RJ45) 10/100Base-Tx
    2 x 光口 (SFP) 1000Base-Fx
    光口特性
    速率:1000Mbps
    波长:单模光纤:1310nm/1550nm;多模光纤:850nm
    传输距离:0~120km
    接口类型: SFP
    纤芯标准: 单模8.3μm、 8.7μm、 9μm、10μm;多模50μm、 62.5μm、100μm
    电口特性
    协议标准:IEEE802.3/IEEE802.3u/ IEEE802.3x
    速率:10/100Mbps自适应
    双工模式:全/半双工
    接口类型:RJ-45
    连接方式:直通线/交叉线自动识别
    传输距离:100m
    交换属性
    MAC地址表: 8K
    包缓冲区: 1Mbit
    交换延迟: <5μs
    指示灯 电源状态、速率指示、光口状态、电口状态
    电源
    输入电压:直流12V~48V
    功耗:最大6.3W
    双路电源:支持
    反接保护:支持
    冗余保护:支持
    机械特性
    外壳材质: 金属
    防护等级:IP40
    尺寸:53 x 165 x 145mm(不含连接器突出部分、DIN卡轨和壁挂组件尺寸)
    重量:0.85kg
    安装方式:导轨安装/壁挂式安装
    工作环境
    工作温度:-40°C ~ 85°C
    储存温度:-40°C ~ 85°C
    相对湿度:5% ~ 95% RH (无凝露)
    行业标准
    EMI: FCC/CE/LVD/EMC
    EMS:
    IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air)
    IEC61000-4-3 (RS): 10V/m (80MHz-2GHz)
    IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV
    IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV
    IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz)
    IEC61000-4-16 (共模传导): 30V (cont.), 300V (1s)
    机械:
    IEC60068-2-6(振动)
    IEC60068-2-27(冲击)
    IEC60068-2-32(自由跌落)
    工业:IEC61000-6-2
    铁路:EN50155,EN50121-4
    交通控制:NEMA TS-2
    质保 保修期:5年
    型号 规格
    OPT-IES1038 八个10/100M自适应电口+两个千兆SFP口,工业级
    可选购光模块
    SFP-SX-MM-0205I SFP,1.25G,850nm,0.5km,LC,工业级
    SFP-LX-SM-0220I SFP,1.25G,1310nm,20km,LC,工业级
    SFP-LX-SM-0240I SFP,1.25G,1310nm,40km,LC,工业级
    SFP-ZX-SM-0280I SFP,1.25G,1550nm,80km,LC,工业级
    文件名称: 文件格式: 文件大小: 立即下载:
    OPT-IES1038 PDF 227.95 KB
